נושא: בקר קבלים

  1. #1
    משתמש מתחיל
    תאריך הצטרפות
    15.03.12
    מיקום
    קרית מלאכי
    הודעות
    38

    בקר קבלים

    שלום חברים ,

    ראשית , מתכבד אני לשאול את השאלות הראשונות..

    ובהצלחה לכולם בוועדות .

    שאלה ששאלו אותי :

    נתון לך מפעל עם בנק קבלים ובקר :

    1. איך עובד הבקר כבלים ? (שאלת המבוא..)

    2.נתון מצב במפעל שהעומסים נכנסים ויוצאים בתדירות גבוהה (שניות) כלומר מקדם ההספק כל הזמן משתנה ללא הרף, בקר הקבלים כל הזמן נמצא במגמת מיתוג ואינו מצליח לשפר את מקדם ההספק לערך הרצוי , המצב הוא שבמפעל יש בנק קבלים שאינו מסוגל להתמודד עם העומסים שיוצאים ונכנסים . מה אתה עושה במצב כזה ?? (שאלת השאלות)

    תשובתי הייתה או לחלק את הקבלים לקטנים יותר ולהחליף לבקר עם יותר דרגות , או להתקין קבלים בצמוד לאותם המנועים שעושים את כל ה "בלאגן" .

    כמובן שזה לא סיפק אותם .

    מה דעתכם ?

  2. #2

    Cool קבלים

    שלום אלמוג יוסף
    תחילה אגיד שמרבית השאלות חוזרות על עצמן, ואכן זה מלחיץ וכו' אבל ניתן להתגבר.
    בקר קבלים פשוט מודד על ידי שנאי זרם המותקנים על הפאזות את הפרש הזווית בין המתח לזרם שזהו הקוסינוס פי שאנו מכירים
    וסוגר את המגענים המחברים את הקבלים וזאת עד לתיקון מקדם ההספק לערך הרצוי שהוגדר לו.
    לגבי השאלה השנייה: הגורם הוא הרמוניות
    כיודע שימוש בווסתי מהירות, מתנעים וכל האלקטרוניקה של מוליכים למחצה הם גורם מרכזי לעומסים לא לנאריים
    ולתופעה של הרמוניות ברשת.
    כאשר יש צורך בהוספת קבלים לשיפור מקדם ההספק של המתקן, ההימצאות של הרמוניות ברמות גבוהות יש להן
    השפעה שלילית ביותר, הן על הקבל והן על המתקן כולו מחשש למצב של תהודה.
    ומה זה תהודה: כאשר האימפדנס הכללי במערכת שואף ל- 0, הזרם יכול להגיע לערכים גבוהים ביותר.
    האימפדנס בנוי מרכיב חיובי ומרכיב קיבולי שלילי ושניהם פונקציה של התדירות. בצירוף מסוים של
    שנאים, מנועים וקבלים ובתדר הרמוני מסוים, ייתכן מצב של שוויון בין הרכיב ההשראתי לבין הרכיב הקיבולי ואז
    מגיעים לתהודה.
    על מנת שלא נגיע לתהודה בתדירויות של ההרמוניות עלינו ליצור מסננים
    משנק + קבל בטור עבור כל הקבלים ברשת.
    במצב זה כל אימפדנס של קבל מנוטרל ע"י אימפדנס של משנק טורי, וכך הוא אינו משפיע יותר על המתקן כולו.
    אפשרות נוספת היא להתקין מסנן על כל הרשת המנטרל את ההרמוניות.
    זה מה שהיה צריך לענות לו ואז הוא היה עובר הלאה...
    בכל מקרה בהצלחה בהמשך
    רועי

  3. #3
    משתמש מתחיל
    תאריך הצטרפות
    15.03.12
    מיקום
    קרית מלאכי
    הודעות
    38
    טוב..

    אני אפשט את השאלה של העומסים .

    מה עושים אם יש לך מספר לא מבוטל של מנועים כ 40 יחידות של 1hp שכל מנוע עובד למשך כ 3 שניות ולאחר 3 שניות חוזר לעבוד - זה משטר העבודה במפעל בגדול .

    בקר הקבלים כל הזמן מקבל ערכים של pf משתנה והוא לא מספיק להכניס את הקבלים וכבר מוציא אותם...

    מה נדרש בכדי למנוע כאן את מיתוג היתר שיש כאן ?

    שנית,

    בכל מקרה לא הבנתי איך הרמוניות משפיעות על הקריאה של ה pf .

  4. #4

    קבלים

    שלום אלמוג

    אני אנסה להשלים את התשובה של רועי

    בקר התדר בנוי כך שהוא מודד את הפרש המופע בין הזרם והמתח כאשר הם סינוסואידלים .

    כאשר יש הרמוניות במתקן החשמל ברור שיש עיוות של המתח והזרם ולכן גם יש

    שיבוש בקריאת הנתונים, וזה " משגע" את הבקר .

    יש מאמר מצוין בנושא של זוהר וינבוים : " מקדם הספק למה וכמה ?

    ורועי ימשיך ....

    בברכה

    קובי


  5. #5

    הקשר בין מקדם הספק, הרמוניות ובקר קבלים

    ראשית כדאי לשים לב למונחים "cosφ" ולמונח "מקדם ההספק PF" ולהבין שהם בעלי ערכים שונים ברשת עם הרמוניות.

    ברשת בה קיימות הרמוניות ההתיחסות למקדם ההספק היא שונה.

    מקדם ההספק הוא היחס בין ההספק הממשי לבין ההספק הכולל : PF=P/S

    אך ברשת עם הרמוניות משולש ההספקים משתנה וכעת מושפע מגל מתח הרשת המזוהם בהרמוניות.
    (ולמעשה מורכב סופרפוזיציה של "n" גלים בתדרי ההרמונית 1,2,3,4,5... 50Hz,100Hz,150Hz,200Hz,250Hz)

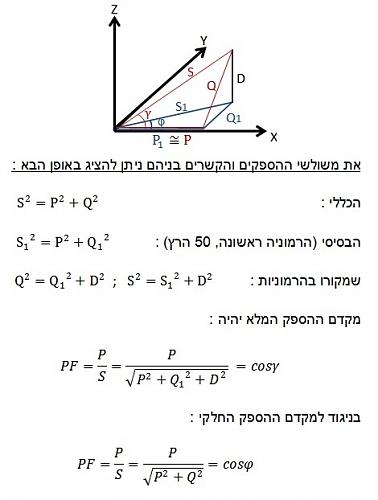

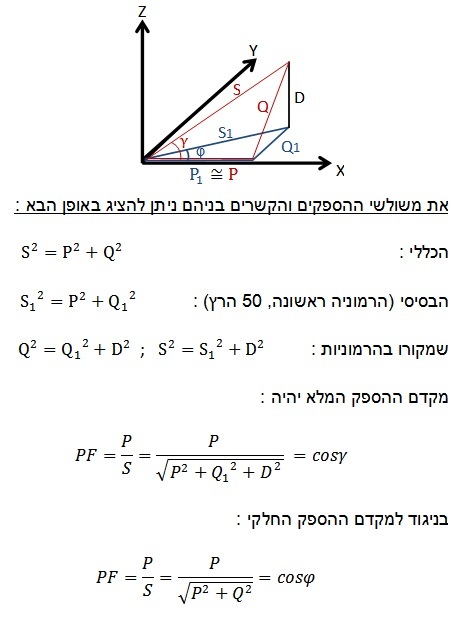

    כפי שניתן לראות בשרטוט המצורף, cosφ הינו מקרה פרטי (המשקף את ההרמוניה הראשונה בלבד) ולכן לא זהה למקדם ההספק בפועל.

    לחץ כדי להציג תמונה גדולה
שם:  pf-hrmon.jpg
צפיות: 1127
גודל:  54.1 קילובייט
ID: 418
    מאחר ותמיד יהיו הרמוניות ברשת ניתן לומר שמקדם ההספק בפועל יהיה נמוך מ- cosφ.

    לשאלתך :
    א. במתקן עם הרמוניות, מדידה של cosφ לא תהיה מדוייקת מספיק - יתכן ויידרש בקר מקדם הספק המודד ומחשב בהתאם להרמוניות ברשת את ההספק הריאקטיבי הנדרש.
    ב. במקרה זה ידרש לברר את מקור ההרמוניות ולסננם.
    ג. מלבד המדידה השגויה קיים החשש לחוסר יעילות ואף פגיעה בקבלים במתקן עם הרמוניות גבוהת, מאחר ועכבת הקבל היא z=1/wc בהרמוניות גבוהות העכבה יורדת דבר העלול להביא לחימום ואף פיצוץ הקבלים.
    ד. לאור משטר העבודה הקשה במפעל, בכדי להימנע ממיתוגים רבים, כדאי לשקול בקר מקדם הספק עם מיתוג רך/אלקטרוני (מיתוגים באמצעות SCR).
