הפונקציות הנ"ל נועדו ליצור סלקטיביות בכל סוג של הגנה ולא רק בנתיך.
לכל יצרן מפסקי זרם ונתיכים יש טבלאות שבהן הוא מגדיר את הסלקטיביות
האפשרית בין מפסק זרם בגודל מסוים למפסק זרם בגודל אחר, לעיתים הסלקטיביות לא מלאה
כלומר עד ערך זרם מסוים מפסק A יפסיק לפני מפסק B ולאחר מכן שניהם יפסיקו בו זמנית.
לא ניתן ליצור סלקטיביות בין שני סוגי הגנות של יצרנים שונים כיוון שהאופיינים הם שונים.
יש סלקטיביות שנעשית בהגנות עבור עומס יתר ויש סלקטיביות בהגנות עבור זרם קצר.
קובץ מצורף 671
מבחינת סלקטיביות יש כ-4 אפשרויות:
סלקטיביות בזמן,סלקטיביות בזרם או סלקטיביות בשניהם,סלקטיביות באנרגיה,וסלקטיבית אזורית. על שני האחרונות אדלג בתשובה זו.

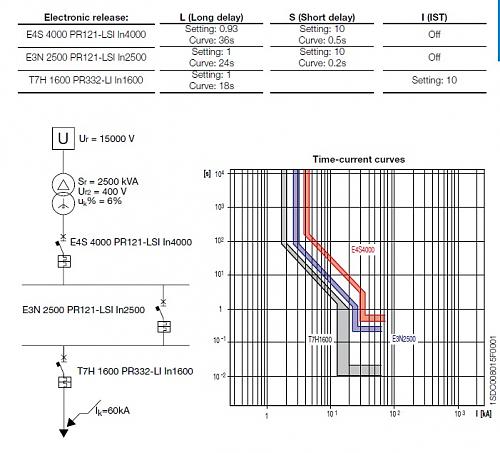

דוגמה מתוך ABB: 3 מפסקי זרם: 4000A,2500A,1600A סלקטיביות בפונקציה L בוצעה על ידי שינוי זרם במפסק הראשון וזמנים בשלושתם.
בפונקציה S בוצעה סלקטיביות בזמנים, ובפונקציה I בשני המפסקים הראשונים הפונקציה במצב off על מנת שהמפסק במורד הזרם רק הוא יפסיק מיידי.
ואז ניתן לראות באופיינים שאין התנגשות ומצב שבזרם מסוים שני מפסקים יפסיקו בו זמנית.

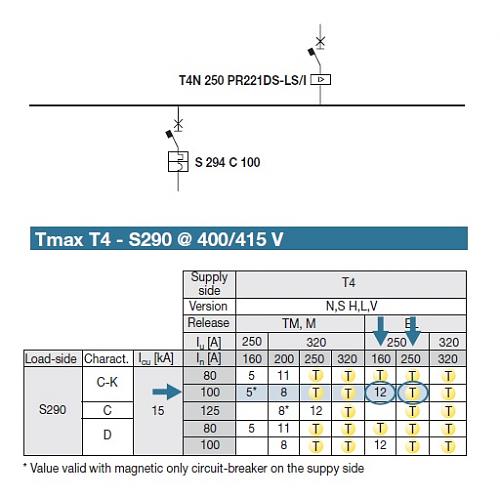

להלן דוגמה נוספת שבה רואים כיצד בוחרים סלקטיביות מתוך טבלה.

שני מפסקי זרם האחד 250A השני 100A, כושר ניתוק של הראשון 36KA של השני 15KA.
הסימון T מסמל סלקטיביות מלאה.
בריבוע שבו מסומן 12 המשמעות היא שבזרם קצר של עד 12KA נקבל סלקטביות מלאה
מעבר ל-12 לא מובטח שתהיה סלקטיביות וייתכן ששני המפסקים יפסיקו בו זמנית.
מקווה שעזרתי כי הנושא הזה הוא דיי כבד,וקשה להסבירו רק מכתיבה בפורום.
המשך חג שמח.
