נושא: מתח צעד

  1. #1

    מתח צעד

    שלום לכל העונים,
    אפשר לקבל הסבר על מתח צעד, אם יש מאמר בעברית זה מאד יעזור.
    תודה מראש לעונים
    נערך לאחרונה על ידי arsen500; 13.10.13 בשעה 19:41.

  2. #2
    מתח מגע וצעד הינם נושאים מורכבים הנוגעים במספר רב של הגדרות.
    "מתח מגע" ו"מתח צעד" בעצם מגדירים את המתח המופיע בין שתי נקודות עם פוטניצאל שונה, בהן נוגע אדם.

    מתח זה יכול להיות מסוכן ותלוי ; בעוצמת הזרם, צורת גל הזרם, משך זמן הזרם, מסלול הזרם הזורם בגוף האדם.
    בהתאם לתקנים שונים נדרש להבטיח מתחי עבודה לא מסוכנים.. (לדוגמא, ראה אופיין בטיחות במאמר שבקישור..).

    ישנן דרכים שונות לחישוב מתח מגע או צעד בהתחשב בתנאים שונים (סוג הרשת, אופי, נתונים של האדם כגון כפפות,נעליים.. וכו').
    להלן דוגמה לכלים המשתשים לחישוב מתח מגע ומתח צעד וגם מספר פרמטרים חשובים :

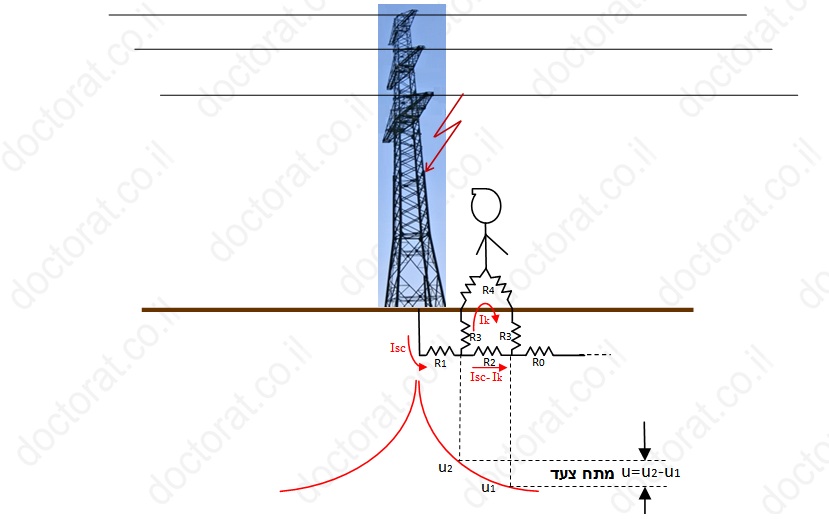

    מתח צעד – המתח המופיע בין שתי רגליו של אדם בעת תקלה (בזמן זרם קצר).
    לחץ כדי להציג תמונה גדולה
שם:  מתח צעד.jpg
צפיות: 1652
גודל:  61.8 קילובייט
ID: 474
    R0 – התנגדות האדמה בין רגל האדם לבין פוטנצאיל "מרוחק" (אפס).
    R1 – התנגדות בין הגוף המחושמל לבין רגל האדם.
    R2 – התנגדות האדמה בין שתי רגלי האדם.
    R3 - הארקה זו מבטאת את ההתנגדות של כל רגל כסוג של אלקטרודה.
    R4 – התנגדות של גוף האדם (במקרה זה בין שתי רגליו).

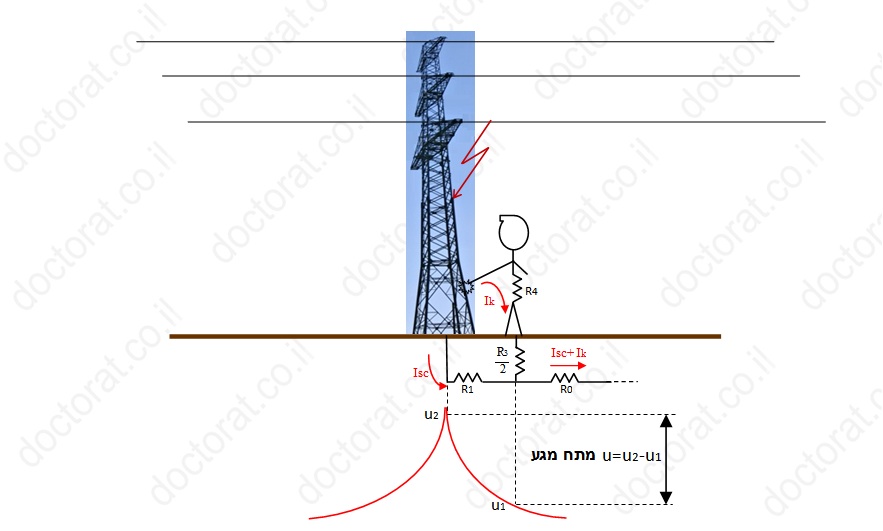

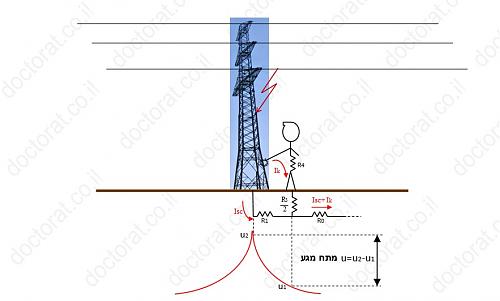

    מתח מגע – המתח המופיע על גוף אדם (במקרה הנ"ל בין יד לרגל) בעת תקלה (בזמן זרם קצר).
    לחץ כדי להציג תמונה גדולה
שם:  מתח מגע.jpg
צפיות: 990
גודל:  64.3 קילובייט
ID: 475
    R0 – התנגדות האדמה בין רגל האדם לבין פוטנצאיל "מרוחק" (אפס).
    R1 – התנגדות בין הגוף המחושמל לבין רגל האדם.
    R3 - הארקה זו מבטאת את ההתנגדות של כל רגל כסוג של אלקטרודה (שתי רגליים במקביל בדוגמה הנ"ל)
    R4 – התנגדות של גוף האדם (נהוג להעריך שהתנגדות האדם שוות ערך להתנגדות שתי רגליים, ערך אופייני להתנגדות זו היא 1000 אוהם)

    לסיכום, מתח המגע והצעד תלויים ב- :
    א. עוצמת זרם הקצר בנקודה הנמדדת – הדבר תלוי בסוג הרשת ובמשטר העבודה של הרשת (רמת המתח, הארקה קשיחה, באמצעות נגד, סליל פטרסון ,וכו')
    ב. משך זמן הקצר – תלוי בסוג ההגנות ואופייני ההגנות של הקו הפגוע.
    ג. התפלגות הפוטנציאל בקרקע – תלוי בסוג הקרקע ובתשתית הארקה.
    ד. מתח המגע – מתח הנופל בין שתי נקודות מגע של אדם, מושפעות מנקודת המגע/נעליים/כפפות/משטח מבודד/התנגדות האדם (מושפע גם מלחות לדוגמה).

    זה על קצה המזלג רק בשביל להכיר את ההגדרות.
    בהצלחה..
