איפוס tns/tncs

שלום רב לכל משתתפי הפורום.
ברצוני לשאול לגבי שיטות האיפוס
בחירת שיטת האיפוס נעשית בעיקר לפי מיקום השנאי.
1)ואם זה כך לצורך העניין שנאי על עמוד שמזין בית אחד איפוס tncs
מנקודת הכוכב בצד המשני של שנאי אנו מאריקים הארקת שיטה ובנוסף עוד גיד(pen) שמגיע ישירות לפה השוואת הפוטנציאלים(פה נעשה האיפוס) שמחובר לקוץ של הארקת יסוד,ומפס ההשוואה יוצאים שני גידים נפרדים אפס והארקה.
השאלה שלי אם אפשר שמוליך הpen יתחבר ישירות לפה האפסים שבלוח הביתי ומשם יחובר לפס ההשוואה ומפס ההשוואה יצא עוד גיד לפס הארקות
2)ואם זה כך לצורך הענין שנאי נמצא בתוך מבנה ומזין מתקן יחיד בשיטת tns
מנקודת הכוכב אנו יוצאים עם גיד אחד ומתחברים ישירות לפס השוואה (גיד זה הוא גם הארקת השיטה וגם האפס של השנאי שמאופס) ומפס ההשוואה יוצאים עוד שני גידים אפס והארקה.
השאלה שלי האם זה נכון לחבר את הנקודת כוכב לפס האפסים ישירות שבלוח הראשי ואז לחבר בין הפס אפסים לפס ההשוואה ומפס ההשוואה לצאת עם גיד אחד לפס הארקות.
תודה ;)

שלום רב,

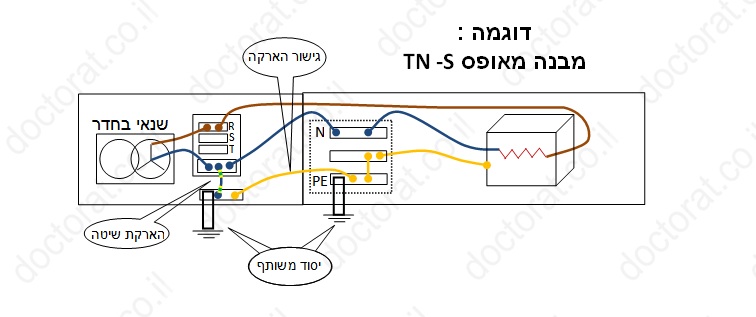

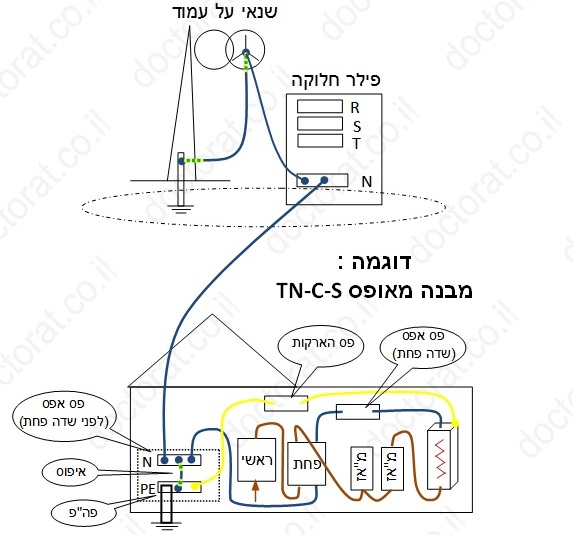

שים לב לשני השרטוטים המצורפים ואיתם שתי דוגמאות של שיטת ההגנה TN-S ו TN-C-S.
החיבורים הם לפסי אפסים (ומפס אפסים לפה"פ - פס השוואת פוטנציאלים).

קובץ מצורף 688

קובץ מצורף 689

גיא תודה על התמונות.
ישנן מצגות של אריאל סגל שבהם המוליך מתחבר לפס השוואה ואז יוצא לפס אפסים.
זו הייתה שאלתי מלכתחילה.:)
שאלה נוספת היא האם יכול להיות מצב ששנאי מרוחק מהמבנה ועדיין משתמשים בשיטת tns
תודה.

היי,
אתה מוזמן לצרף שרטוט בכדי להבהיר את שאלתך..
כפי שמוצג בשרטוט, מהשנאי יוצאים אפסים המחוברים לפס אפסים בלוח ראשי (או לפס אפסים בסרגל נתיכים בתחנות של חברת חשמל לדוגמה),
מפס אפסים יוצא מוליך המחובר לפה"פ ומהווה הארקת שיטה.
לגבי שאלתך השנייה - ניתן להשתמש ב-TN-S כאשר השנאי למעשה נמצא על אותו משטח שווה פוטנציאלים (או על אותו ייסוד לדוגמה).

אז למעשה המוליך שיוצא מפס האפסים לפהפ גם הארקת השיטה של השנאי וגם המוליך איפוס יחד??

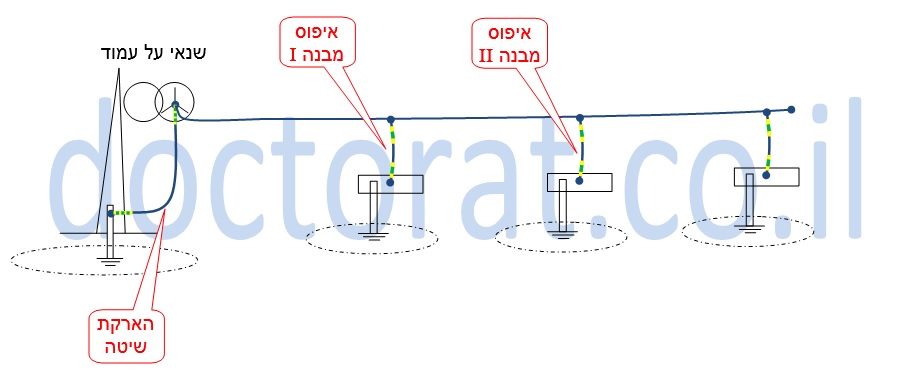

דרך נוספת להבין את משמעות הארקת שיטה / איפוס מוצגת באיור הבא :


קובץ מצורף 696

עומרי שלום.
בהמשך לדבריו של גיא,לעיתים יש שימוש ב-TN-S גם כאשר השנאי מרוחק מהמבנה כאשר הרשת היא תא"מ (תיל אווירי מבודד) ,
בד"כ הצבא עובד כך או בקיבוצים ששם אין פחד שיגנבו את מוליך הארקה, אבל השיטה חייבת להתאים לחוק כלומר בכל מבנה יהיה הארקת יסוד
והשוואת פוטנציאלים, החיסרון בשיטה זה אי היכולת לזהות שמוליך הארקה ניתק (מה ששכיח ברשת תא"מ) לעומת TNC-S ששם בניתוק הPEN מזהים בקלות ניתוק.

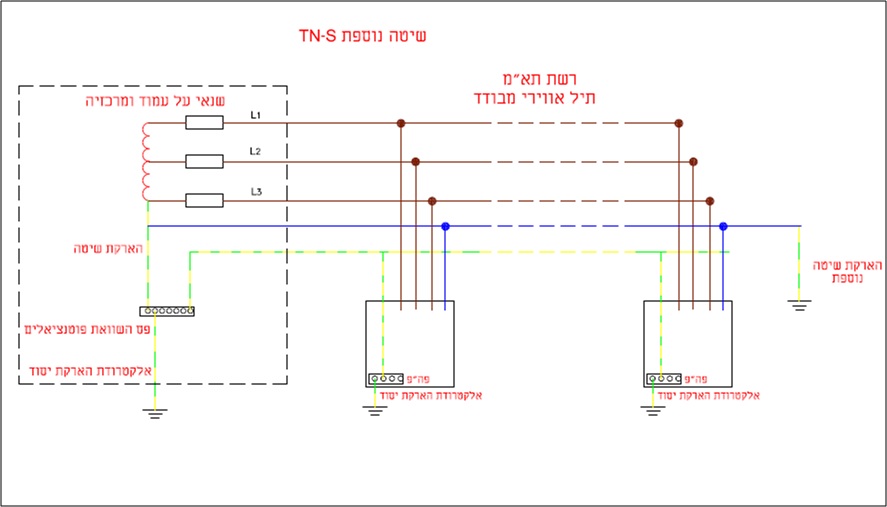

מצרף לך עוד שרטוט דוגמה, שים לב שלעיתים במרחק גדול מבצעים הארקת שיטה נוספת בסוף הקו על מנת לייצב את המתח.
קובץ מצורף 699
ולשאלתך הראשונה, בעבר ועדת הפירושים קבעה כיצד לבצע את האיפוס ב-TNS:
http://www.doctorat.co.il/perushim/03-33.pdf
הסיבה לחיבור ישירות לפס אפסים ומשם לפה"פ נובעת מהעובדה בשנאים גדולים שהחיבור נעשה עם הרבה כבלים יש קושי לחבר את כולם על לשה אחת בנקודת הכוכב של השנאי,
כמו כן,בפס האפסים בד"כ יש יותר חיבורים ונוח יותר לבצע את החיבור.
לכן זה נקבע כך.
שבוע טוב.
רועי

רועי וגיא אני מודעה לכם על ההסבר המצויין.בהקשר לאיפוס tns שהשנאי על עמוד ומרוחק.ציינת שחייב שבכל המתקנים שמחוברים לשנאי זה יהיה הארקת יסוד ומחוברים בינהם לפי החוק.הסיבה זה בגלל שכל המתקנים שמחוברים לשנאי זה צריכים להיות כולם בתחום ההשפעה של הארקת בשיטה של השנאי??
