נתקלתי בלוח חשמל שבו התקינו מונה חשמל דיגיטלי תלת-פאזי. בתרשים לחיבור מצוין (מן הסתם) שיש לחבר שלוש פאזות ואפס בכניסה למונה וכמובן ליציאה. משום מה, לא חיווטו את יציאת האפס מהמונה. המצב הוא כזה שהפאזות עוברות דרך המונה וממנו לשאר הלוח ואילו האפס מחובר ישירות לפס האפס וגיד אפס מאותו הפס מחובר לכניסת המונה. המונה מראה קריאה של הספק.
מה התופעה שהתקבלה ללא האפס במוצא? ייתכן והמונה יזייף צריכה שהיא מעבר לצריכה בפועל?
מיכאל שלום!
חבל שלא צירפת תמונה או שרטוט כדי שיהיה יותר ברור.
המדידה המתבצעת במונה מחוברת בד"כ בחיבור כוכב ומתבססת על שנאי זרם בטור ושנאי מתח במקביל המחוברים על כל מופע
נקודת הכוכב של שלושת המופעים היא נק' האפס ויש גישור בתוך המונה בין מהדק הכניסה ליציאה

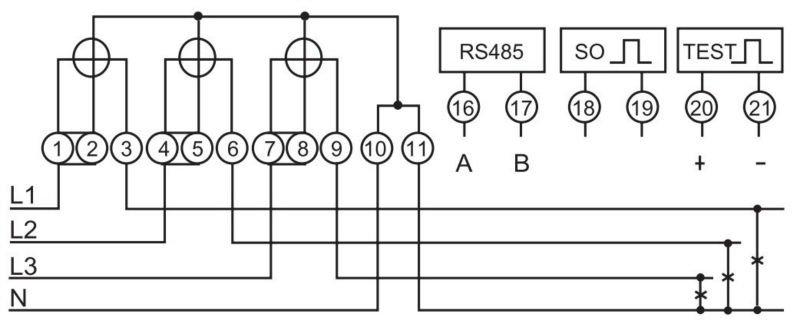

קובץ מצורף 681
כך שאין משמעות לאופן חיבור האפס היות ובכל מקרה יש גישור בין שני המהדקים.
לדעתי במצב זה אין סיבה שהמונה יזייף.
סופ"ש נעים
רועי

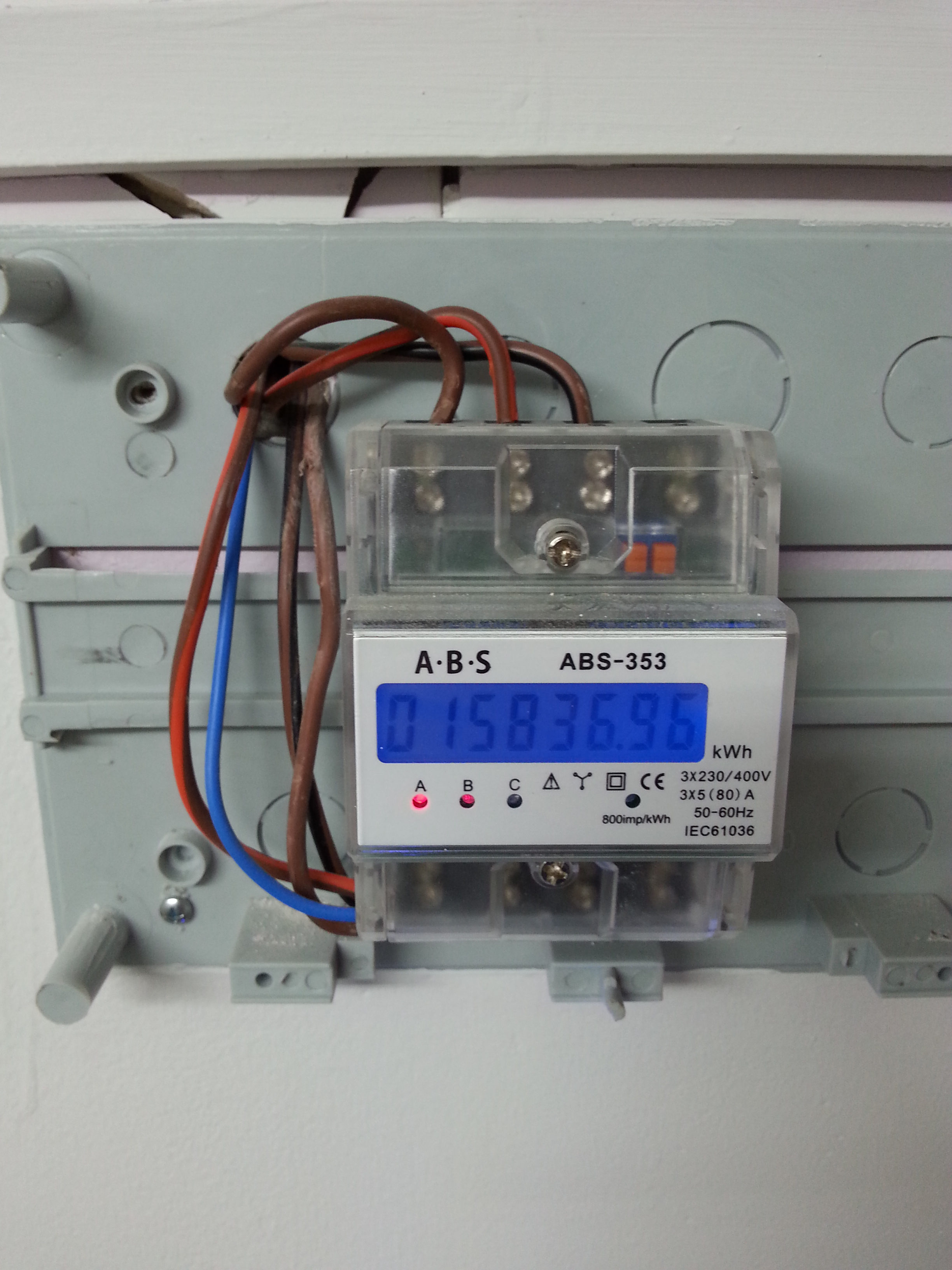

תודה רבה על התשובה והשרטוט בהחלט מבהיר את כל הנושא. אני מצרף תמונה של המונה בכל מקרה.
קובץ מצורף 684
