מבטח בפני זרם העמסת יתר בלבד
שלום רב, לפני השאלה הקדמה,
מתוך תקנות החשמל (העמסתה והגנה על מוליכים מבודדים וכבלים במתח נמוך) התשע"ד 2014 פרק ג' סעיף 6(א)
מבטח המגן על מוליך מפני זרם העמסת יתר בלבד יתאים לכל הדרישות האלה:
1. Ib<=In<=I'z
2. I2<=1.45XI'z
3. I'z=IzXC
בהמשך מופיעה טבלה עבור ערכים של I2 לסוגים שונים של מבטחים,
עבור מפסק אוטומטי הניתן לכוונון I2=1.3In
משתי המשוואות הניזכרות לעיל:
I2<=1.45XI'z
I2=1.3In
עולה כי 1.3XIn<=1.45XI'z
0.896In<=I'z
שאלתי היא כזו:
זרם מתמיד מרבי מתוקן במפסק אוטומטי הניתן לכוונון יכול להיות קטן מזרם נומינלי של המבטח?
במידה ויזרום במעגל זרם נומינלי הכבל לא יתחמם יתר על המידה ועלול להישרף?
2 קבצים מצורפים
דימה שלום , תגובתך אינה ברורה
דימה תודה על התייחסותך,
עם זאת ההתייחסות אינה ברורה.

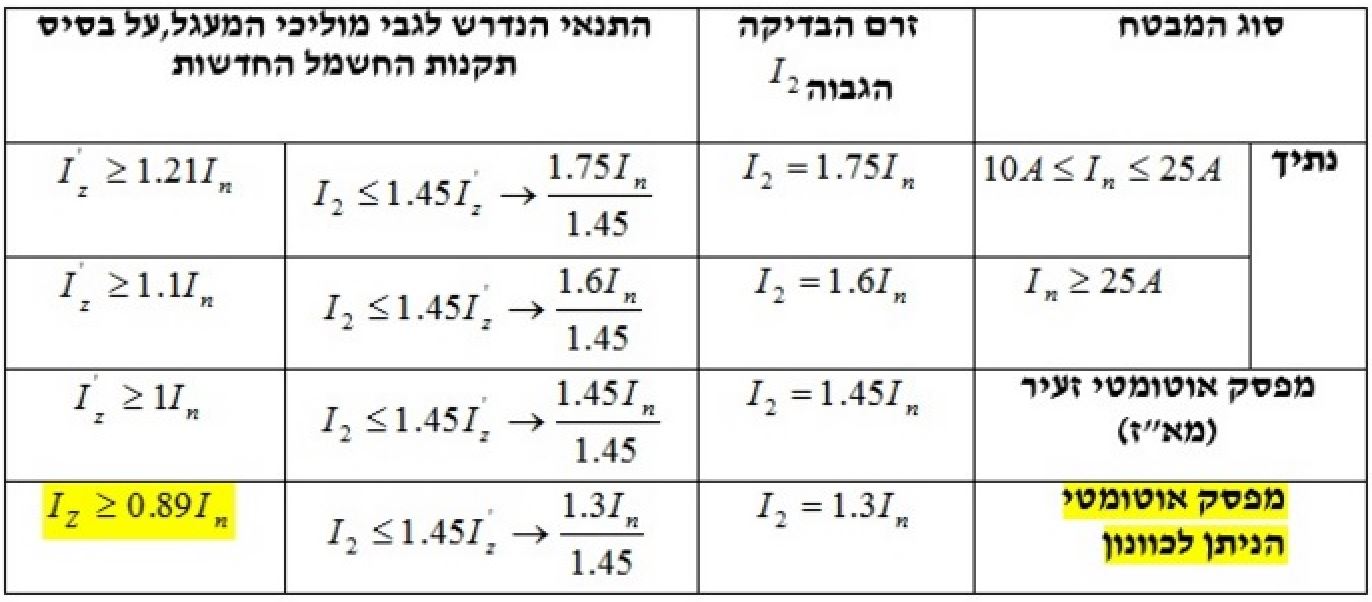

לפי המודגש בצהוב בתמונה הרצ"ב, עבור מפסק אוטומטי הניתן לכיוון
כאשר מקדמי התיקון K=1
I'z<=0.89In
קובץ מצורף 691
אין זה הגיוני שזרם מתמיד מרבי של מוליך (המעלה את הטמפרטורה של מוליך לטמפרטורה המרבית המותרת) יהיה גדול מזרם נקוב של המבטח.
בברכה, אפרים.
