קופסת חיבור מאחורי חיבור קיר מוגן מים בחדר אמבטיה

שאלתי היא
האם באזור 3 מותר להתקין קופסת עומק לצורך חיבורים מאחורי חיבור קיר מוגן מים בחדר אמבטיה
כמוכן מה מידת הבידוד המינימלית המותרת בחוק בכבל הזנה לדירה מריכוז מונים בקומת הקרקע לכל דירה ודירה
תודה

בוקר אור...
1.
אזור 3: החלל שבין אזור 2 לבין שטח שבמרחק אופקי של 2.4 מטר או עד למחיצה קבועה \קיר אשר מתחיל ברצפה ומגיע עד 2.25 מטר לפחות (או עד התקרה).
ניתן להתקין ציוד המוגן מפני טפטוף אנכי. IPX1X.
עם זאת, באזור 3, לא מאשרים קופסת עומק כזו, אלא במתקן קיים, ועם הגנה נאותה כמובן.
אם אתה אומר שיש קיר מוגן מים והוא נמצא באזור 3, הרי שהוא סוגר את אזור 3, ואתה רוצה להתקין את הקופסה "מחוץ" לאזור 3, שזה בסדר. (שים לב שהקיר צריך כראה להיות לרוחב כל האזור, ולא קיר ברוחב לא מספיק.

2.
לא מבין את עניין מידת הבידוד, כוונתך כמו מידת נעליים? אני 47... :-)
אם כוונתך לבדיקת הבדדה, הרי שבמתקן חדש על מעגל נדרש ל1.5 מגאום לפחות. מתקן קיים 0.25 מגאום.

שלום רב,

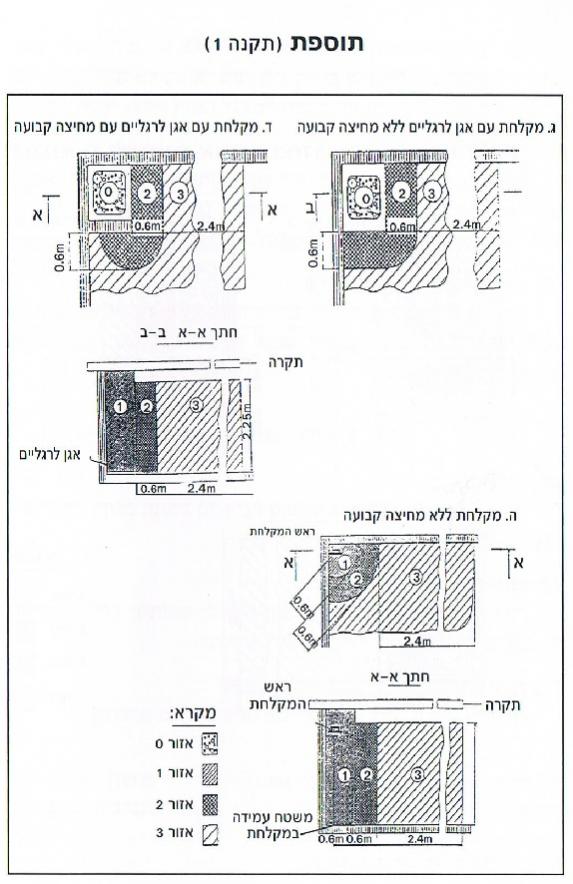

כפי שצויין, להלן האזורים בחדר אמבטיה כפי שמצויין בתקנות החשמל-מעגלים סופיים.
בתקנה מס' 19 (ג) :
"באזורים 1 ו-2 יהיה תיול המותקן על קיר או בעומק של עד 5 סנטימטרים בכבלים או במוליכים מבודדים המושחלים בצנרת העשויה מחומר מבדד וישמש אזורים אלה בלבד; לא יותקנו באזורים האמורים תיבות סעף או חיבור."
קובץ מצורף 674
מהאמור ניתן להבין שאכן ניתן להתקין תיבת הסתעפות באזור 3 - אולם נדרשת דרגת הגנה IPX1X.
קופסאות חיבורים רגילות (עגולות 70) לא עומדות בדרגת ההגנה הנ"ל ולכן אסורות.
כאשר מדובר בקופסת עומק מאחורי שקע מוגן מים בעל דרגת הגנה כנדרש בתקנות - אין מניעה.


2. לגבי מידת הנעליים :) אני סבור שאתה מתכוון לערך הבידוד הנדרש מכבל הזנה בין ריכוז מונים ללוח ראשי.
נכון שמבחינת התקנות ערך שמעל 1.5 מגאוהם נחשב תקין אך מבחינה מעשית כבל כאמור (תלוי באורך כמובן) המנותק משני צדדיו צריך להראות ערך של עשרות או מאות מגאוהם (אחרת יתכן והוא פגוע).
