הגנות אלקטרוניות

שלום לכולם
מה אומרת הפונקציה I^t ? למה היא משמשת איך נראה העקום שלה ומה ההבדל בין on לoff ?
אשמח לקבל הסבר מפורט ואם אפשר להגנות אלקטרוניות של שניידר אלקטריק
תודה רבה מראש לעונים ולמאירים

zhooki שלום!
מפסק זרם עם הגנות אלקטרוניות מבוסס על מעבד וביישום של הפונקציה Short time delay ישנם שתי אפשרויות:
אפשרות אחת היא שימוש ביחס קבוע constant=I^2t שזהו אופיין זמן הפוך
במצב זה בכל ערך של זרם/זמן האנרגיה שתתפתח במוליכים/כבלים המחוברים למפסק תהיה תמיד קבועה.
השימוש בפונקציה זו נועד לאפשרות ביצוע סלקטיביות עם נתיכים ומפסקים אחרים במתקן או למקרה של התנעת מנועים.
אפשרות שנייה שימוש בזמן השהייה קבוע t=constant שזהו אופיין definite time.

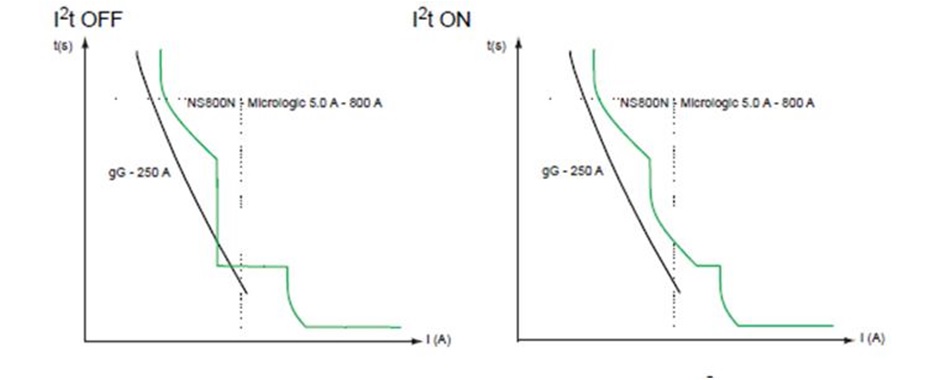

דוגמה: מפסק זרם מדגם NS800N תוצרת שניידר אלקטריק ורוצים לייצר סלקטיביות עם נתיך gG 250A
כאשר off=I^2t הזמן הוא קבוע, ולכן גם מפסק הזרם וגם הנתיך יפסיקו את המתקן באותו זמן ובאותו זרם.
כאשר on=I^2t נקבל סלקטיביות שבה הנתיך יישרף לפני שהמפסק יפסיק את המתקן.
קובץ מצורף 670
בברכת חג פסח שמח וכשר.
רועי

רועי תודה רבה על התשובה המקצועית
למיטב הבנתי הפונקציה מאפשרת לנתיך במורד הזרם הזרם לנתק את המעגל לפני המפסק הראשי .האם כך ?
האם היא מיועדת לנתיכים בלבד או גם למפסקים עם הגנות אלקטרוניות ?
אם כן,האם ניתן ליצור סלקטיביות עם מפסק NSX 250A במורד לדוגמא,ע"י כיוונון זרם הקצר לניתוק מיידי ובכך לגרום להפסקה לפני המפסק הראשי אז לשם מה הפונקציה מתוכננת?
ונניח בפונקציה tsd במפסק הראשי הגדרתי 0.4 ,אז להכפיל ב ^Ir אני אקבל את זמן הניתוק בזמן הקצר?
סליחה על שאלות התם אך אשמח אם תעשה לי סדר בנושא.

בתודה מראש

zhooki שלום!
הפונקציות הנ"ל נועדו ליצור סלקטיביות בכל סוג של הגנה ולא רק בנתיך.
לכל יצרן מפסקי זרם ונתיכים יש טבלאות שבהן הוא מגדיר את הסלקטיביות
האפשרית בין מפסק זרם בגודל מסוים למפסק זרם בגודל אחר, לעיתים הסלקטיביות לא מלאה
כלומר עד ערך זרם מסוים מפסק A יפסיק לפני מפסק B ולאחר מכן שניהם יפסיקו בו זמנית.
לא ניתן ליצור סלקטיביות בין שני סוגי הגנות של יצרנים שונים כיוון שהאופיינים הם שונים.
יש סלקטיביות שנעשית בהגנות עבור עומס יתר ויש סלקטיביות בהגנות עבור זרם קצר.
קובץ מצורף 671
מבחינת סלקטיביות יש כ-4 אפשרויות:
סלקטיביות בזמן,סלקטיביות בזרם או סלקטיביות בשניהם,סלקטיביות באנרגיה,וסלקטיבית אזורית. על שני האחרונות אדלג בתשובה זו.

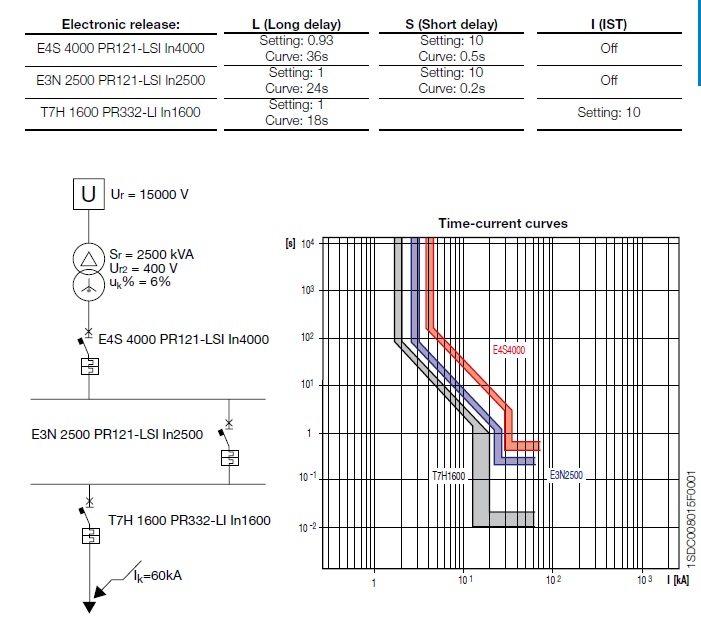

דוגמה מתוך ABB: 3 מפסקי זרם: 4000A,2500A,1600A סלקטיביות בפונקציה L בוצעה על ידי שינוי זרם במפסק הראשון וזמנים בשלושתם.
בפונקציה S בוצעה סלקטיביות בזמנים, ובפונקציה I בשני המפסקים הראשונים הפונקציה במצב off על מנת שהמפסק במורד הזרם רק הוא יפסיק מיידי.
ואז ניתן לראות באופיינים שאין התנגשות ומצב שבזרם מסוים שני מפסקים יפסיקו בו זמנית.
קובץ מצורף 672

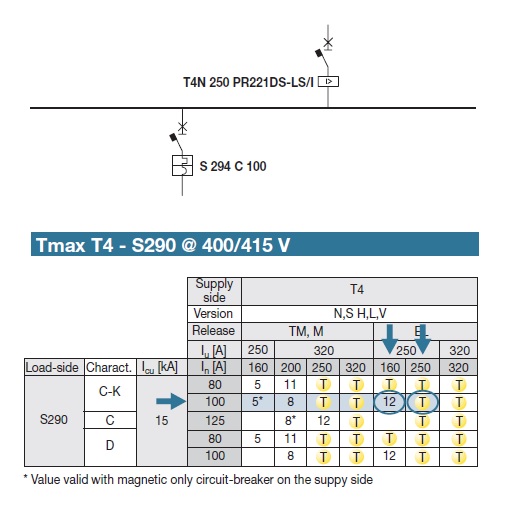

להלן דוגמה נוספת שבה רואים כיצד בוחרים סלקטיביות מתוך טבלה.
קובץ מצורף 673
שני מפסקי זרם האחד 250A השני 100A, כושר ניתוק של הראשון 36KA של השני 15KA.
הסימון T מסמל סלקטיביות מלאה.
בריבוע שבו מסומן 12 המשמעות היא שבזרם קצר של עד 12KA נקבל סלקטביות מלאה
מעבר ל-12 לא מובטח שתהיה סלקטיביות וייתכן ששני המפסקים יפסיקו בו זמנית.
מקווה שעזרתי כי הנושא הזה הוא דיי כבד,וקשה להסבירו רק מכתיבה בפורום.
המשך חג שמח.
רועי

רועי היקר תודה רבה על ההסבר,לא יכולתי לבקש תשובה מפורטת מזו בגבולות הפורום.
הייתי מעוניין ללמוד את הנושא יותר לעומק כי את זה לא למדתי בהנדסאי חשמל.
המשך חג שמח ותודה רבה שוב.
