רועי אפללו -מדידת התנגדות האלקטרודה ביחס למסת האדמה
רועי שלום.
בפורום של מר אריאל סגל ראיתי שרשמת תשובה מעולה על שיטת השיפוע או שיטת שלוש היתדות.
ממש אהבתי את התשובה ,אך לצערי הלינקים שהבאת שם לא עובדים ,כנראה בגלל שאריאל חידש את האתר.
להלן התשובה: "שיטת השיפוע או שיטת שלוש היתדות זו השיטה הנפוצה למדידת התנגדות אלקטרודה כלפי המסה הכללית של כדור הארץ, השיטה נקראת כך בגלל זווית השיפוע של גרף המדידה,(בלועזית נקרא Slope Method)/

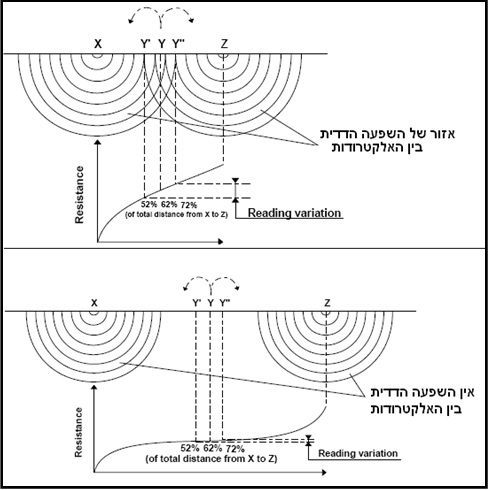

מצורף לינק של גרף במדידה תקנית כאשר יש מרחק סביר בין אלקטרודות המבחן שים לב לזווית השיפוע של הגרף
http://ecmweb.com/site-files/e…..GTfig1.jpg

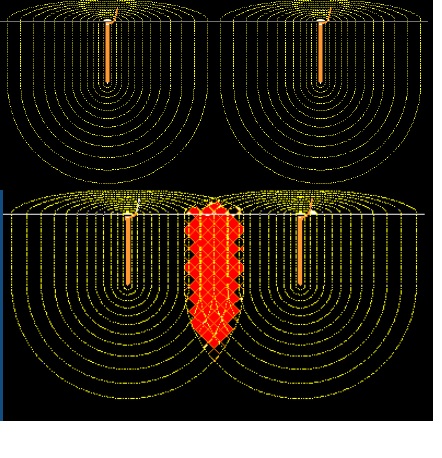

לעומת זו לינק נוסף כאשר אלקטרודות המבחן קרובות אחת לשנייה ויש השפעה הדדית בינהם.
http://electrictestinstruments….._img_5.jpg
לגבי השיטה, באופן כללי צריך לבצע 3 מדידות כאשר בכל פעם מזיזים את אלקטרודת המבחן של הפוטנציאל P
מדידה ראשונה מציבים את אלקטרודת המבחן P במרחק של בין 15 ל-25 מטר
מהאלקטרודה הנמדדת ומבצעים מדידה R1
לאחר מכן מזיזים את האלקטרודה P שלוש מטר אחורה ומודדים R2, ושוב 6 מטר קדימה
(או 3 מטר מהנקודה הראשונה)וזה R3.
ואלה הם בעצם 3 ההתנגדויות של התנאי הראשון,דרך אגב התנאי הוא R2<R1<R3
התנאי אומר שהשוני בין ההתנגדויות צריך להיות מאוד קטן והוא תלוי אך ורק במרחקים
אם במקרה יש התנגדות ששונה בהרבה מהתנגדויות האחרות
הדבר מצביע על תשתית תת קרקעית כלשהי שמפריע לבדיקה (וזו הסיבה שמבצעים 3 סדרות של בדיקה)
ולכן יש לבצע אותה שוב הפעם בכיוון שונה כדי שלא תהיה השפעה.
התנאי השני הוא למעשה בדיקה האם היחס או ההפרש בין ההתנגדויות הוא תקין ובגדר הסביר.
אם בא לך להתעמק יותר מצ"ב לינק
http://www.sgemuhendislik.com/…..kOlcum.pdf
אודה לך אם תביא את הקישורים מחדש
