שלום לחברי הפורום,רציתי לשאול במפסק הנ"ל בפונקציה L I=6I1 ,מה אומר 6 I1.
הרי בפונקציה L אני מגנים מפני עומס יתר המקסימום הוא IN כפול1
Printable View
שלום לחברי הפורום,רציתי לשאול במפסק הנ"ל בפונקציה L I=6I1 ,מה אומר 6 I1.
הרי בפונקציה L אני מגנים מפני עומס יתר המקסימום הוא IN כפול1
מדובר על מפסק ABB PR 221DS-LS
אייל שלום!
על מנת לענות על השאלה תחילה צריך להסתכל על האופיין של מפסק הזרם:
נמצא גם בקישור הנ"ל.
במפסקי זרם עם הגנה אלקטרונית מהדגם שהזכרת פונק' אנרגיית המעבר קבועה const=I^2t
[בכל ערך של זרם/זמן אנרגיית המעבר שתתפתח במוליכים/כבלים המחוברים למפסק יהיה קבוע כלומר מכפלת זרם היתר בריבוע בזמן תתן לנו ערך שהוא קבוע.
לכן האופיין המתקבל הוא קו ישר שבו את הזרם I1 ניתן לכוונן לתחום ערכים,
ואת הזמן t1 ניתן לקבוע במקרה הזה לפי 4 זמנים המתייחסים ל-6xI1 במקרה הנתון הזמנים הם:3,6,9,18 שניות.
המשמעות היא הגדרת פרק הזמן שבו יפסיק המפסק בזרם 6xI1.
ניקח דוגמה מתוך קטלוג של ABB:
נתון מפסק עם יתרת זרם של 250A כוונון זרם העמסת יתר:
קובץ מצורף 658

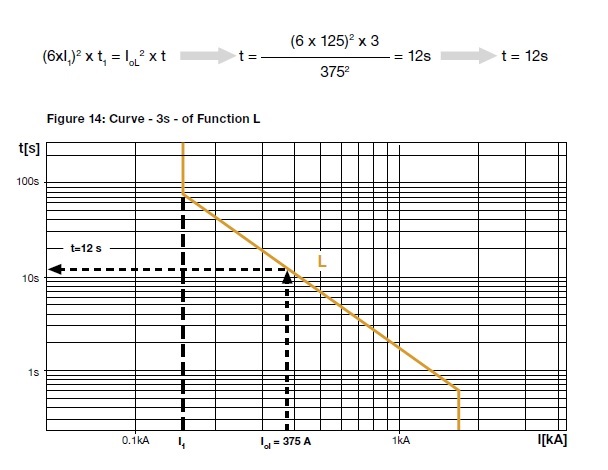

ונניח שזרם העמסת היתר הצפוי Iol=375A ואנו רוצים למצוא את הזמן שבו המפסק יפסיק,נציב בנוסחה ונקבל:
קובץ מצורף 659
כפי שניתן לראות באופיין בזרם של 375A המפסק יפסיק ב-12 שניות.
באותו אופן ניתן לחשב כל זרם וזמן על האופיין.
שבת שלום,
רועי
שלום רועי,
האם בשינוי הזמן בהגדרה במפסק ישנה את אנרגיית המעבר?
ראשית, תודה רבה לרועי על כל התשובות המקצועיות!!!
בהמשך לשאלה, מאחר וישנו סף אנרגיה עליו יש לשמור, אם נגדיל את הזרם - נקטין את הזמן ולחלופין, אם נגדיל את הזמן - נקטין את הזרם.
