שלום ,
מישהו יכול להסביר במפסק אויר מסוג A,
מה תפקידו של מתג ON /OFF
אייל שלום.

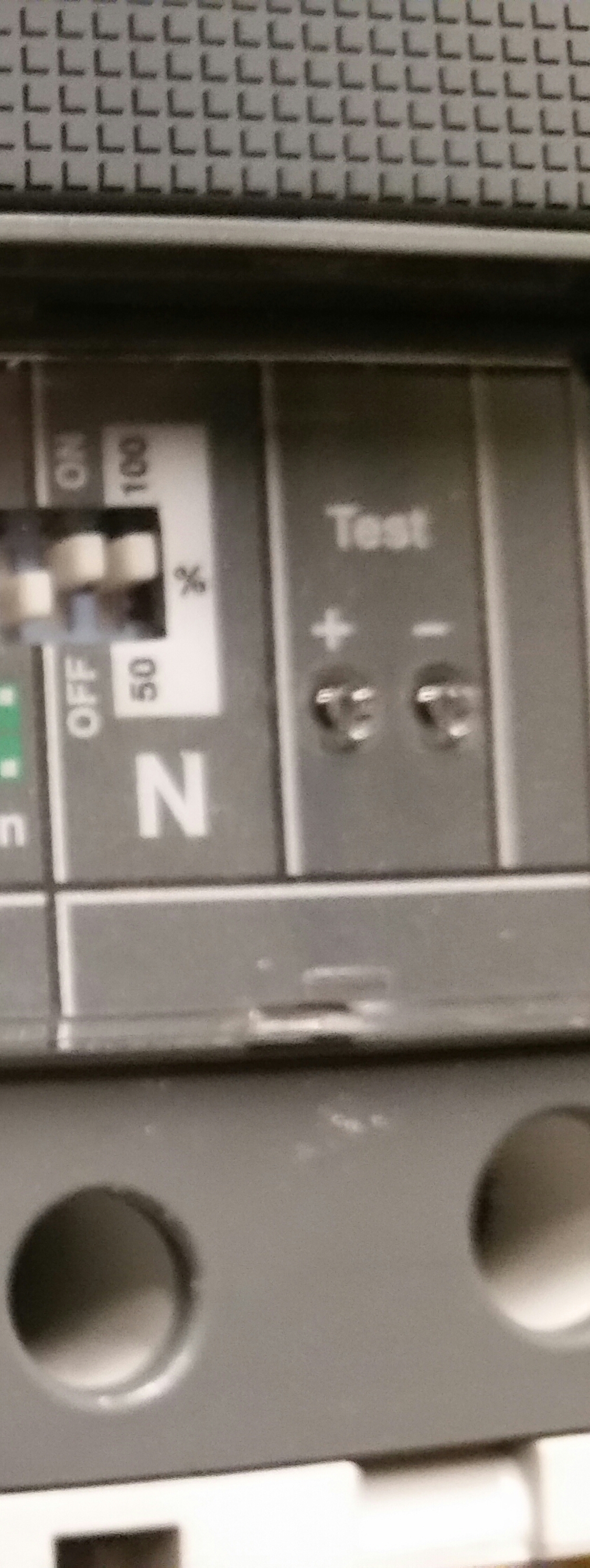

אתה מתכוון כנראה לפונקציה N, פונקציה אשר מגנה על מוליך האפס מפני זרם יתר כפי שניתן לראות בתמונה
קובץ מצורף 650
המשמעות של הבורר, כאשר הוא ב- OFF אין הגנה על האפס בפני זרם יתר כשהבורר ב-50% המפסק יפסיק את המעגל כשהזרם באפס יגיע ל-50% מהזרם המכוונן ב- I1.
מצב זה משמש בד"כ במעגלים בהם שטח חתך האפס שווה למחצית משטח חתך הפאזה.
ערב טוב וחג חנוכה שמח.
רועי
רועי תודה רבה על התשובה,
לפי מה שאתה אומר, כשהבורר נמצא ב-OFF האפס נשאר מחובר למעגל גם בשעת העמסת יתר.
וכשהבורר ב-ON בשעת העמסת יתר או בקצר המפסק אויר מתנתק.
כשהמתג של ה-N על 50 אחוז או 100 אחוז והמתג ב-OFF או ON מה קורה?
אייל בוקר טוב.
שוב אני חוזר, במצב OFF הפונקציה לא פעילה ואין הגנה על מוליך האפס, במצב ON יש שני מצבים :
מצב 100% שבו בהעמסת יתר מלאה במוליך N בהתאם לכיוונון בI1 המפסק מפסיק את המעגל,
ומצב של 50% שבו המפסק מפסיק את המעגל כאשר במוליך N יש העמסה של 50% (כוונון זה נובע מהסיבה שלעתים שטח חתך האפס קטן יותר).
בנוסף מטרת הפונקציה היא הגנה על מוליך האפס כיוון שכיום ישנו ציוד חשמלי או אלקטרוני הגורם לזרמים באפס ולחוסר איזון, לכן יש צורך בכך.
סופ"ש נעים.
רועי
תודה רבה על התגובה המהירה -מובן.
חנוכה שמח ושבת שלום
