תיבה יצוקה

שלום לכולם
ראיתי את הקובץ שכתב רועי אפללו על מפסקי זרם תיבה יצוקה ,הקובץ הסביר לי המון דברים, אך עדיין ברצוני להבין מדוע זה נקרא "תיבה יצוקה"? האם בגלל שזה פשוט מתייחס למבנה של המפסק והכוונה לעובדה שהמפסק הוא יחידת התקן שמקובצת בתוך תיבה שעשויה מחומר מבודד?
כמו -כן לגבי מפסקי אוויר , מדוע הם נקראים כך? האם משום שכיבוי הקשת הוא ע"י אוויר?
ועוד אבקש, להסביר מה ההבדל ביניהם והיתרונות ,חסרונות של אחד על השני.
תודה לכם על כל ההשקעה.
יום טוב

אלי שלום!
מפסק תיבה יצוקה בא מתרגום molded case ואכן השם הוא מכיוון שכל המנגנון יצוק בתוך תיבה.
מפסקי אוויר נקראים כך כיוון שכיבוי הקשת החשמלית נעשית על ידי אוויר העובר בין תאי כיבוי הקשת בזמן קצר,ראה תמונה בלינק.
http://www.doctorat.co.il/attachment...ntid=626&stc=1
מפסקי אוויר הם משמשים בד"כ לזרמים מאוד גדולים מעל 630A מנגנון ההגנה שלהם הוא אלקטרוני
ויש להם מנוע דריכה לצורך יכולת הפעלה אוטומטית או הפעלה מרחוק, הם משמשים כמפסקים בלוחות ראשיים.
כושר הניתוק שלהם הוא גדול ויכול להגיע ל-100KA.
מפסקי תיבה יצוקה קיימים כמעט בכל גודל מ-20A ועד 2000A, המנגנון הגנה שלהם יכול להיות אלקטרומכני או אלקטרוני
אין להם מנוע דריכה, ההפעלה היא ידנית.
וכמובן יש הבדל גדול בעלויות.
אי אפשר להגדיר יתרונות וחסרונות כי זה עניין של תכנון המתקן,צורך ואופן השימוש
זה בקצרה,
יום טוב.
רועי

תודה על המענה המהיר והמקצועי. אני מעריך זאת מאוד שאתה מקדיש מזמנך היקר.
אודה לך אם תאמת לי מה שהבנתי ממך. אני הבנתי שמפסקי אוויר הם יקרים ,גדולים וכבדים יותר ממפסקי תיבה יצוקה.
כמו-כן אני קראתי שלמפסק אוויר יש (Icw:Rated short time withstand current) יכולת השהיית זמן גדולה יותר שהמפסק יכול להישאר מחובר על זרם קצר. האם הכוונה לזרם גדול יותר והשהיית זמן למספר שניות גדול יותר?
כמו-כן מתי מעדיפים להשתמש בכל מפסק ומה השיקולים לבחירה של מפסק מסויים במתקן מסויים?
תודה לך ויום טוב
נ.ב
הנה מה שקראתי
Instead of having a molded case, the operating
mechanism of a low voltage air circuit breaker is assembled
on a metal frame for use in switchboards and switchgear.
The components of a low voltage air breaker are larger
and heavier for severe duty applications. Unlike molded case
circuit breakers, low voltage air breakers have high short time
withstand capabilities (breaker’s ability to “ride through” a short
circuit event). Molded case circuit breakers, on the other hand,
have high interrupting ratings

אלי שלום!
אנסה להסביר באופן קצת יותר מפורט.
כדי להבין את אופן השימוש במפסק כזה או אחר, נדרש להכיר את המבנה האופייני של רשת החשמל.

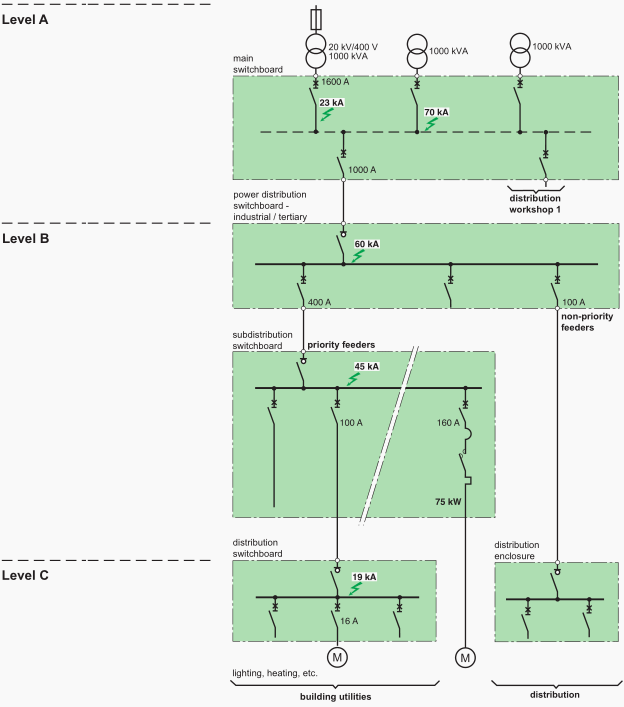

המבנה מחולק לרמות הזנה:
קובץ מצורף 624
רמה א': רמת ההזנה מהשנאי,זרם העבודה הוא הכי גבוה וכן זרם הקצר שעשוי להתפתח בנקודה זו הוא הכי גבוה.
המפסק שמשתמשים ברמה זו הוא בד"כ מפסק אויר, בזמן קצר המפסק חייב להישאר סגור על מנת
לאפשר למפסקי הזרם במורד הרשת להתמודד עם הקצר וכאן נכנס הערך שהזכרת Icw,
נתון זה מגדיר את ערך זרם הקצר שיכול לעבור דרך המפסק למשך זמן מוגדר, לדוגמה Icw=40KA למשך 1 שנייה,
זה אומר שערך זרם הקצר שיכול לעבור דרך המפסק הוא 40KA למשך 1 שנייה שאחריה הוא יפסיק את המעגל.
לא צייניתי בפוסט הקודם אבל מפסקים אלה הם מקטגוריה B כלומר עם יכולת השהייה, לעומת מפסקים מקטגוריה A ללא יכולת השהייה בד"כ מפסקי תיבה יצוקה.
רמה ב: הזנה של לוח ראשי כלומר חלוקה ראשית של המתקן, גם שם הדרישה היא לאותם סוג מפסקים כמו ברמה א'.
רמה ג': מתייחסת ללוחות משנה כלומר חלוקה משנית למתקן, זרם הקצר שיכול להתפתח עדיין גבוה ולכן דרושים מפסקי זרם עם כושר ניתוק גדול.
בד"כ השימוש ברמה זו במפסקי תיבה יצוקה מקטגוריה A עם יכולת הגבלת זרם קצר.
רמה ד': רמת החלוקה הצרכנים,זרם הקצר הוא נמוך ולכן השימוש הוא במא"זים.

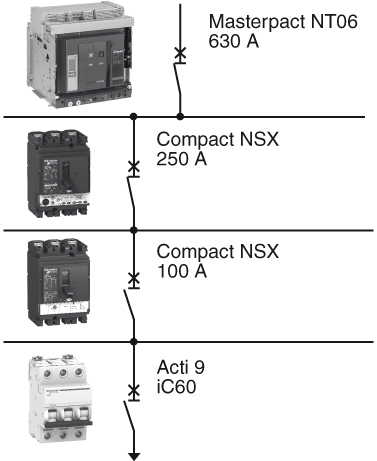

קובץ מצורף 625
כל הדרישות למפסקי זרם מופיעות בתקן iec60947.
לסיכום:
הבחירה של מפסק זרם נעשית בהתאם לשיקולי תכנון המתקן
שבמסגרתו יש חשיבות להזנת המתקן,לזרמי קצר הצפויים,מספר לוחות חשמל,צרכנים וכן הלאה.
מקווה שכעת זה יותר ברור.
סופ"ש נעים,
רועי

רועי תודה.
ברצוני לעשות סיכום לדברים שנכתבו על ידך:
מפסקי אוויר:
- מיועדים לזרמי עבודה גדולים.
- יש להם מנגנון הגנה אלקטרוני.
- יש להם מנוע דריכה.
- כושר ניתוק זרם קצר גדול מאוד.
- יש להם יכולת השהייה ( קטגוריה B )

מפסקי תיבה יצוקה:
- מיועדים לזרמים פחות גדולים ממפסקי אוויר.
- יש להם מנגנון הגנה אלקטרמכני או אלקטרוני.
- אין להם מנוע דריכה.
- ללא יכולת השהייה ( קטגוריה A ).

האם זה נכון?
אם כן, לפי מה שאני רואה, אין למפסקי תיבה יצוקה יתרון על מפסקי אוויר , חוץ מזה שהם יותר זולים כאשר אנו יכולים להסתפק בהם בהתאם לגודל הזרם ורמת ההזנה. האם כן?

היי אלי
סיכמת מצוין.
הכל לפי התכנון הדרוש.
המשך ערב נעים.

ערב טוב,
אמנם עבר זמן לא קצר מאז השרשור....
1. מפסקי אוויר נדרשים לתחזוקה שנתית ע"פ הוראות יצרן, במקום עם אבק גם חצי שנתית. זה אומר הפסקת חשמל, גם אם לרגע קט במקרה של מפסק אוויר נשלף (והחלפתו באחר בזמן הטיפול), מיתוגים מיותרים כבר אמרנו כי אינם בריאים לצרכנים.
2. מפסק אוויר (ברוב המקרים קטגוריה B כאמור) אינם מגבילים את זרם הקצר ולכן לא יכולים להגן עורפית (ע"י הגבלת זרם הקצר) על צרכנים קטנים ממנו, לכ לא יכול לשמש (בחכמה) כמפסק ראשי לרמה ג' ע"פ השרטוט שהעלה רועי, או צרכני מעגלים סופיים למיניהם, אחרת תצטרך להתקין לכל 16A מפסק עם כושר ניתוק של עשרות בודדות KA במקום ה10 או 6 הפשוטים יחסית.
3. מפסק אוויר שלא עובר טיפולים, יכול לחוות קצר ולספוג את הפיח בתוכו מבלי שיידעו על כך, בתוספת לכלוך ולחות מהסביבה, ופעולתו יכולה להיפגע קשות.
4. לתיבה יצוקה יש אפשרות להתקין מנוע מיתוג (כמו גם למפסקי האוויר).
5. מחיר, כבר כתבת, אבל זהו פרט חשוב למדיי.
העיקר להשתמש בחכמה, ולהתאים כל אבזר למקומו הנכון.

תודה רבה ירדן .
בהחלט תוספת חשובה.
