הגנה בפני ברקים
ישנה ספרות מקצועית על נושא הגנה בפני נחשולי מתח וברקים נמצאו תקני אירופים ותקנים אמריקאים לנושא כגון תקן
אירופי ICE62305 1-4 כגון תקן אמריקאי NFPA780 . ישנו תקן ישראלי 1173 אבל אין הוראה מפורשת לגבי צורת
החיבור של כולאי הברק והגנה בפני ברקים ונחשולי מתח,
כמו כן הגנה בפני עליית מתח במתקני חשמל מתח נמוך עד 1000 וולט.
לאחר חיפוש מעמיק לא מצאתי הוראות בחוק החשמל לגבי הגנות מברקים וכן תקנים לצורת חיבור כולאי הברק.
ההיגיון המקצועי אומר שגיד ההארקה היוצא מכולאי הברק יחובר ישירות לפס השוואה פוטנציאל ויותקן במסלול נפרד
והקצר ביותר לפס השוואה , כדי לתעל את הזרמים הגדולים הנוצרים ממכת הברק ישירות לאדמה ולא לפס הארקות
שנמצא בתוך הלוח ולא לאלקטרודה נפרדת שמותקנת למטרת הורקת נחשולי המתח והזרמים לאדמה.
בכבוד רב
משה הרוש
-
4 קבצים מצורפים
קובץ מצורף 601קובץ מצורף 602קובץ מצורף 603קובץ מצורף 604
משה שלום,
יש "פה ושם" תקנות או הנחיות לביצוע הגנה בפני ברקים ולמי שלא נתקל, המלל גם לא כל כך ברור.. למשל "תפר התפשטות" זה מושג שלא הרבה מבינים למה הכוונה..

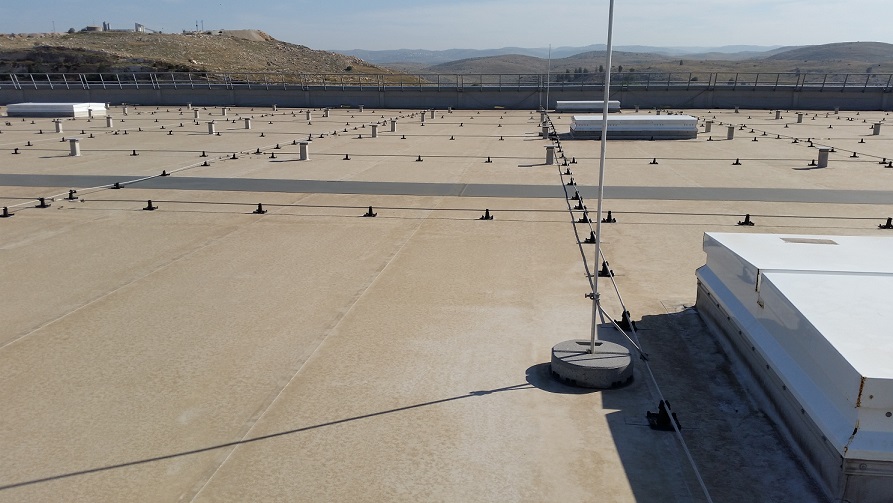

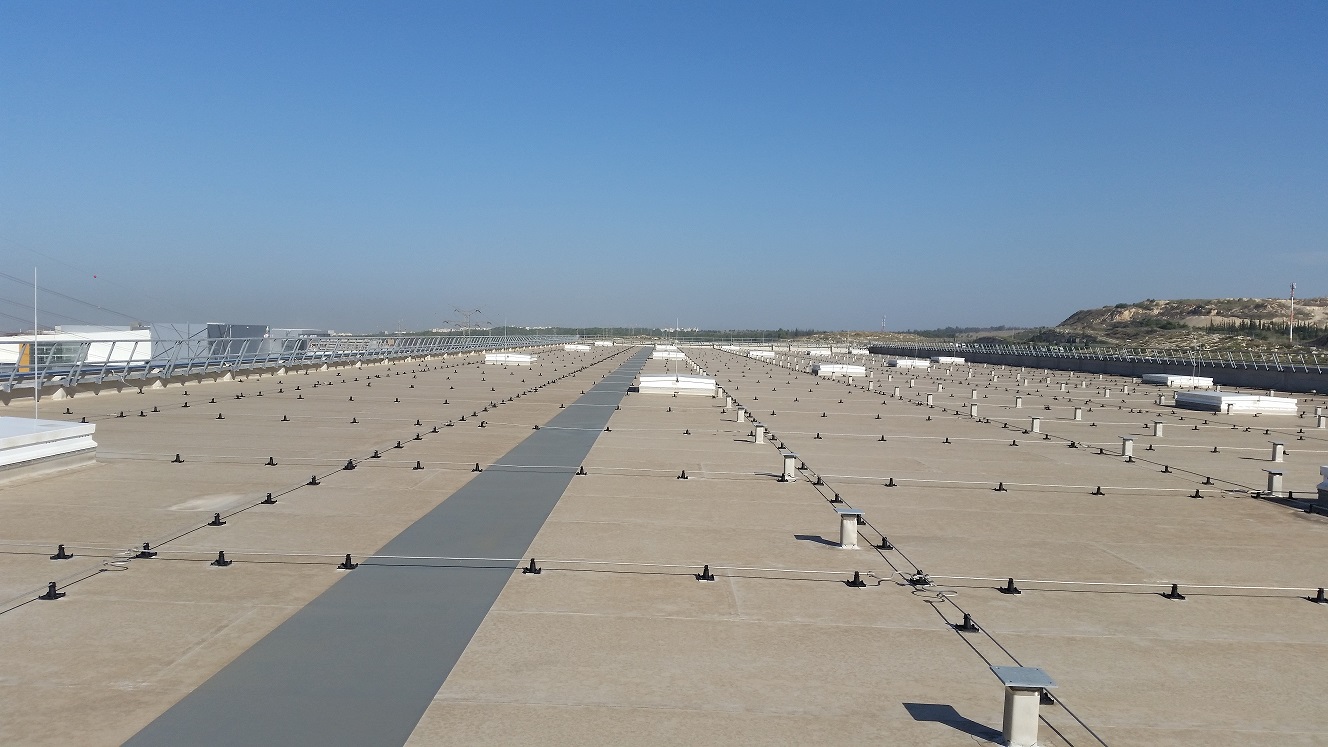

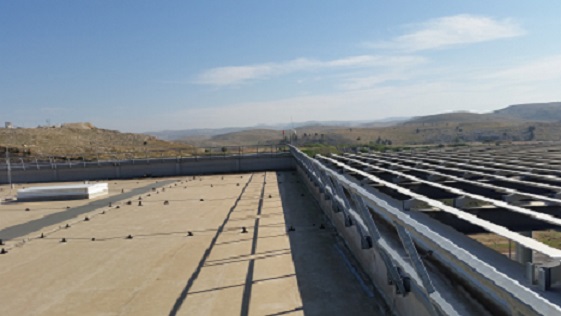

אני מצרף כמה תמונות ממבנה במרכז הארץ, שבו התקינו מערכת "כולא ברק" / "כליא ברק" לפי הספר..

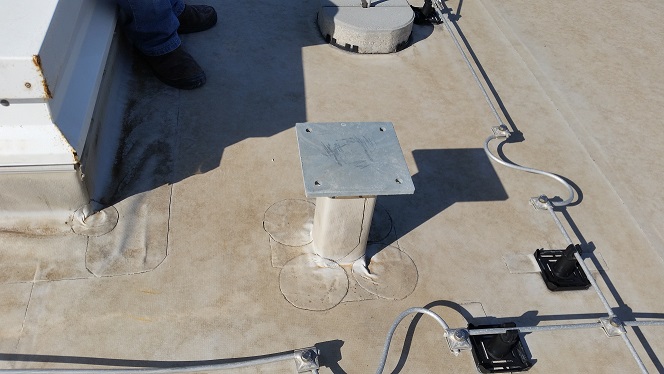

תתרשם מהתמונות ואני מאמין שתקבל תמונה יותר ברורה של ההנחיות.. שים לב ל"קוצים" המפוזרים בשטח הגג, לחיבור חמסגרת וכמובן לאלמנטים בצורת S המחברים כל מקטע..
למידע מקצועי ומעמיק תמיד תוכל לפמות לאנשים שמבינים ומתמחים בנושא. (תתחיל כאן באתר, מגיא רט ורועי אפללו..אם לא הספיק לך ויש לך סבלנות תמשיך ל"אנשי ברקים"..לא רוצה לפרסם כאן אף אחד..)
