בחירת חתך הכבל

שלום רב,

ברצוני לפרוס כבל מסוג N2XY תלת פאזי, במערכת מאוזנת. (לכן נניח שלא זורם זרם במוליך האפס).

אורך הכבל: 1000 מטרים,

זרם עבודה צפוי: 10 אמפר.

מתח הזנה: 400 וולט.

מפל מתח רצוי לאורך 1000 מטר: מינוס 5 אחוז מ- 400 וולט, ז"א 20 וולט.

לכן אני מעוניין לקבל בסוף הקו 380 וולט.

טמפ' עבודה בכבל: 70 מעלות צלזיוס.

השאלה מה חתך הכבל שעליי להשתמש על מנת לקבל בסוף הקוו 380 וולט ו-10 אמפר?

אשמח לראות חישוב...

בברכה אלעד.

אלעד שלום!
תכנון מעגל חייב להתבסס על התייחסות משולבת לשלושה מרכיבים: העומס, המוליכים, והמבטח.
בחירת שטח החתך צריך להתאים הן מבחינת העמסת יתר והן מבחינת זרם קצר.
בדוגמה שלך חסרים מספר נתונים כמו: שיטת התקנה ותנאי הסביבה,כמות כבלים,סוג העומס וכו'
כמו כן ציינת שהכבל N2XY שזהו כבל עם בידוד 90 מעלות ולא 70 כמו שרשמת.

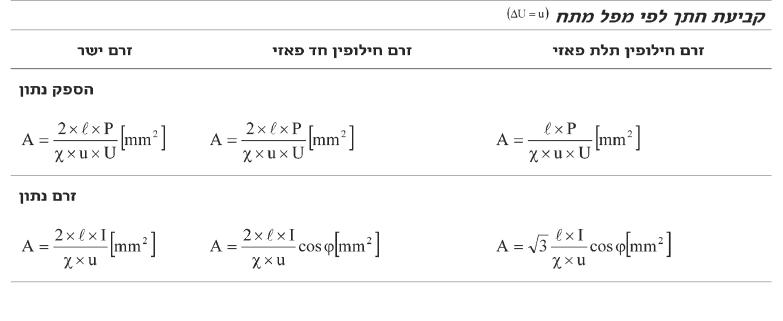

ובכל זאת לצורך חישוב תאורתי אפשר להשתמש בנוסחה המצורפת בתמונה: עבור זרם חילופין תלת פאזי ונתון לנו מהו מפל המתח הרצוי
קובץ מצורף 585
לאחר הצבה תקבל שכבל 4x16A יתאים לך מבחינת העמסת יתר.

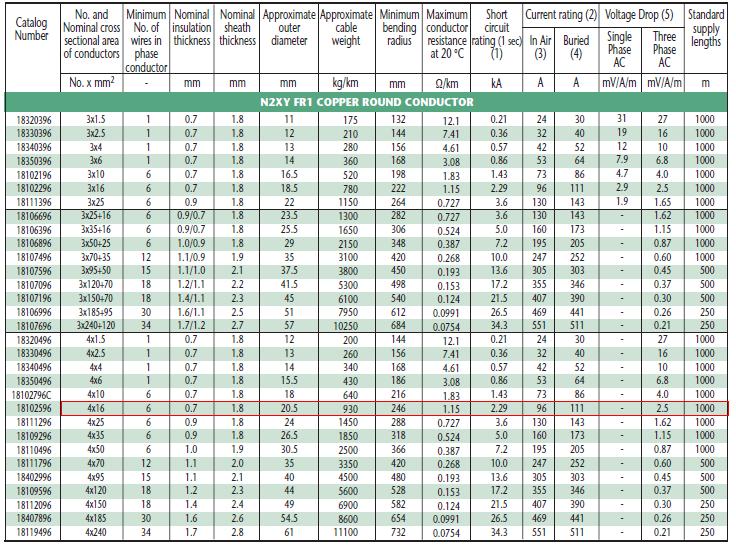

אבל, אם ניקח את אותו כבל בדפי יצרן לבדיקה להלן:
קובץ מצורף 586
נקבל שהיצרן מגדיר ערך למפל המתח של 2.5mv/A/m מפל המתח לפי ערך זה ולפי הנוסחה הבאה:
קובץ מצורף 587
יהיה 25V ולכן זה לא מתאים לתנאים שהצבת, לכן לפי דפי יצרן כדאי לקחת כבל 4x25A שמפל המתח בו ל-1000 מטר יהיה 16.2V/
כמובן שזה רק מהיבט של העמסת יתר, עבור חישוב זרם קצר תצטרך לקחת את נתוני התנגדות הכבל (בקטלוג היצרן התנגדות הכבל עבור 20 מעלות) או התנגדות לולאת התקלה,
לחשב את זרם הקצר הצפוי במעגל ולבדוק האם שטח החתך מתאים בהתאם לנוסחה:
קובץ מצורף 588
שיהיה בהצלחה.
שתהיה שבת שקטה.
רועי
