שאלות לוועדת חשמל

שלום לכל החברים !
אני מצרף בזאת קובץ שאלות לוועדת חשמל טוב להנדסאים ומהנדסים ולכל מי שניגש לוועדה ובלחץ מהשאלות.
דבר נוסף וחשוב שאני רוצה לומר לכולם שלא משנה כמה תלמד ואפילו תעבור ותקבל את הרישיון המיוחל כלכך
חשמל זה עסק מסוכן והרבה אחריות יש בו,אני אישית שהייתי שניגשתי לוועדה לא למדתי את כל חוק החשמל כדי לעבור את הוועדה
אלא בשביל באמת לדעת ,כיום כבעל מקצוע שאני בשטח אף קבלן או יועץ חשמל לא יכול לסבן אותי כי אני למדתי והשקעתי הרבה זמן כדי לדעת את החוקים
וגם שאני מתכנן מתקנים אני פותח ספר חוק החשמל ובודק את עצמי ,וגם דואג להתעדכן בתקנות שמשתנות.

הכי חשוב -אל תלמדו בשביל לעבור ,תלמדו בשביל לדעת ואל תעשו הנחות בשום פנים ואופן
בהצלחה לכולם

קובץ מצורף 494

תודה רבה רועי,
מסכים איתך בכל מילה,
בברכה אלעד.

הגדרת מוליך pen - אפס והארקה משותפים ומשמשים כמוליך הארקה
באיפוס tnc-s - מוליך ה-pen מוגדר עד נקודה בה הוא מתפצל
1. מוליך n
2. מוליך pe
באיפוס tn-s הפיצול ל - מוליך n ולמוליך pe כבר בנקודת השיטה
כך אולי אוכל לענות על שאלת הוועדה לגבי ניתוק מוליך pen ב - tn-s

תודה
רפי - 0525580170

רפי שלום!
כנראה אתה לא קורא מספיק את התגובות בפורום,כי התשובה לשאלה זו קיימת בהרבה תגובות.
ומספיק שתקרא את ההגדרות של השיטות בתגובה הבאה כדי להבין:
http://www.doctorat.co.il/threads/11...92%D7%A0%D7%94
לעצם העניין
באיפוס בשיטה TNC-S- האות Common C-משותף כלומר מוליך אחד שתפקידו משותף גם להארקה וגם לאפס
ממקור הזינה ועד ללוח הצרכן וזהו בעצם מוליך ה-PEN
ומהלוח Separate S-נפרד,מוליכי האפס והארקה נפרדים.
באיפוס Separate S TN-S -נפרד,בשיטה זו מוליכי האפס והארקה הם נפרדים ממקור הזינה ועד לצרכן זרם התקלה נסגר דרך מוליך הארקה בלבד ולכן אין מוליך PEN

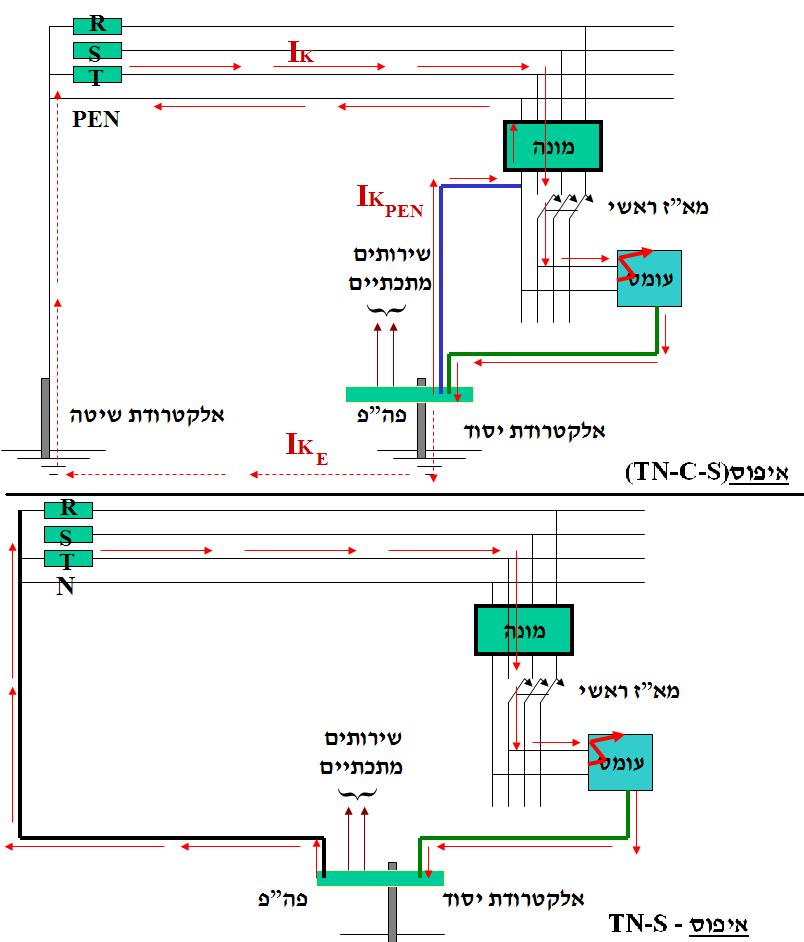

קובץ מצורף 503
שים לב להבדלים במסלול לולאת התקלה, בTN-S מסלול התקלה הוא דרך הארקה בלבד אל הארקת השיטה של השנאי,ב-TNC-S מסלול התקלה הוא דרך מוליך PEN שמשמש גם בתקלה וגם בעבודה.
לסיכום, חברי הוועדה רוצים לדעת עד כמה אתה בקיא בנושא, ולכן נשאלות גם שאלות כאלה.
תשובה פשוטה כזו יכולה לספק אותם.
שיהיה בהצלחה
ושבת שלום,
רועי

שלום לכולם

אודה לכם אם תשלחו לי את החוברת המכינה לוועדה לקבלת

רשיון הנדסאי.

תודה:אייל גליאן
