תחומי אופייני מפסקי זרם

שלום לכל החשמלאים וחג שמח
אודה להסבר מה המשמעות המעשית של הפירוט יתר בקטלוגים לתחום הקר + החם של העקומה התרמית.
תודה
משה

משה שלום!
במפסקים עם הגנות תרמומגנטיות, תגובת המנגנון התרמי למעבר זרם דרכו משופע מאוד מטמפ' האופפת סביב המפסק
כתוצאה ממפסקים צמודים וכן מטמפ' הסביבה.
בד"כ מכוונים את המנגנון לטמפ' של 40 מעלות,ויצרני המפסקים מחויבים לספק מידע מפורט לגבי השפעת הטמפ'

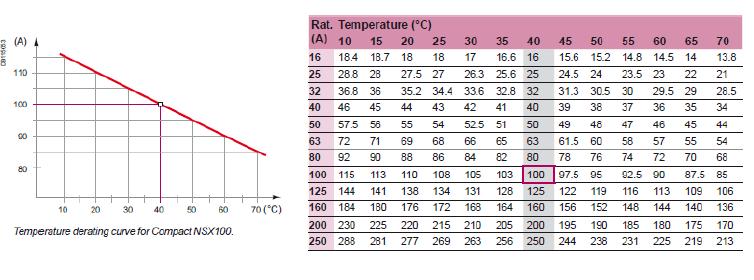

ניקח דוגמה מתוך קטלוג של שניידר:
מפסק מדגם NSX היצרן מגדיר זרם נומינלי In=100 ב-40 מעלות.
מצ"ב טבלה המפרטת מה קורה כאשר המפסק מתחמם או מתקרר
קובץ מצורף 480
כפי שניתן לראות ב-60 מעלות הזרם הנקוב שהמנגנון התרמי יתמודד איתו ירד ל-60A
לעומת זאת ב-25 מעלות הזרם הנקוב כבר יהיה 108A.
ההשפעה בין הזרם לטמפ' היא לינארית.
ישנם יצרנים שמספקים את המידע הנ"ל על ידי אופיין ותחום חם קר וישנם יצרנים שמספקים על ידי טבלה כפי שצירפתי.

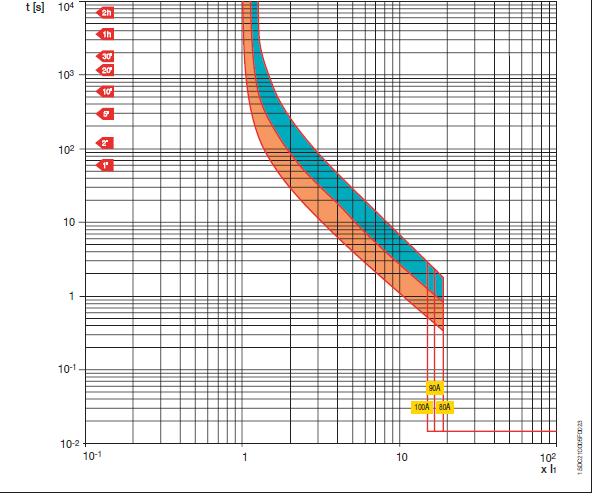

דוגמה נוספת לאופיין של ABB
קובץ מצורף 481
בנוסף אני מצרף מאמר בנושא של בוריס שוורץ מח"ח
http://www.iec.co.il/ElectricityProf...toffswitch.pdf
סופ"ש נעים
רועי

רועי
הרבה תודה .. יישר כח ענק.
משה
